Comparaisons

Parking souterrain conventionnel vs. système de parking

Ci-dessous, nous souhaitons établir quelques comparaisons entre les parkings souterrains conventionnels et les solutions de stationnement avec nos systèmes de parking automobile, et montrer les différences en termes de consommation de surface et de volume ainsi que d'utilisation de matériaux, de dépenses énergétiques, d'émissions et de coûts.

Nous comparons deux approches (conventionnelle et avec des systèmes de parking) avec des conditions et des prérequis identiques ou similaires. Nous partons de la taille du terrain existant et du même nombre de places de parking qui peuvent être générées.

Sur la base de ces exigences, nous concevons un projet optimal pour chacun des deux systèmes, ce qui nous permet de les comparer. Comme base de comparaison, nous partons d'un terrain fictif pour un immeuble d'habitation d'environ 33 m de long et 19 m de large. La surface totale de construction est d'environ 640 m2.

Le parking souterrain conventionnel a certes la même surface, mais il faut créer un deuxième niveau avec une deuxième rampe pour obtenir le même nombre de places de stationnement.

En général, le volume d'un parking souterrain conventionnel est nettement plus important que la solution avec systèmes de parking.

Le premier niveau est à 3,3 m de profondeur et chaque niveau supplémentaire à 2,4 m. Le premier niveau d'un parking souterrain doit être enterré à au moins 3,3 m de profondeur afin d'offrir suffisamment d'espace pour les installations techniques telles que les systèmes de ventilation, les systèmes d'extinction d'incendie et les espaces de rangement pour d'autres équipements éventuels. Ces systèmes sont nécessaires pour garantir la sécurité et la fonctionnalité du parking souterrain.

*Les recommandations pour les installations du trafic à l'arrêt 2023 (EAR 23) de la société de recherche sur les routes et les transports constituent la base de toutes les dimensions

Comparaisons avec les parkings souterrains conventionnels

PARKLIFT 450

Le système de parking Parklift 450 est conçu pour le stationnement indépendant de deux voitures l'une au-dessus de l'autre. Pour permettre le stationnement indépendant, le Parklift 450 a besoin d'espace pour 3 niveaux, car les plateformes doivent se déplacer vers le haut et vers le bas.

  • Surface

    Largeur 19,05 m x longueur 33,70 m à env. 642 m²

  • Niveaux souterrains

    2

  • Emplacements Parklift

    24

  • Places de parking souterrain conventionnel

    27

  • Emplacement Système de parking

    Longueur 5,50 m, largeur 2,70 m, hauteur 2,05 m

  • Emplacement conventionnel

    Longueur 5,20 m, largeur 2,65 m

  • *Une partie de la fosse doit toutefois être creusée plus profondément (4,2 m). Cette partie plus profonde s'étend sur toute la longueur de 33 m, mesure environ 6 m de large et 7 m de profondeur afin d'accueillir le «Parklift 450». Au total, 24 places de stationnement seront aménagées dans cette zone.

Économies par:
  • Besoin en surface
  • Besoin en volume
  • Besoin en énergie
  • Emissions
  • Matériaux utilisés
  • Coûts
PARKLIFT 450
25.39 m²
Parking souterrain conventionnel
37.01 m²
Économies: 31.4%
PARKLIFT 450
117.7 m³
Parking souterrain conventionnel
119.94 m³
Économies: 1.9%
PARKLIFT 450
9505222.76 MJ
Parking souterrain conventionnel
13776915.8 MJ
Économies: 31%
PARKLIFT 450
778266.93 CO2/kg
Parking souterrain conventionnel
1046179.15 CO2/kg
Économies: 25.6%
PARKLIFT 450
2966239.17 kg
Parking souterrain conventionnel
4008750.86 kg
Économies: 26%
PARKLIFT 450
32251 €
Parking souterrain conventionnel
37830 €
Économies: 14.7%

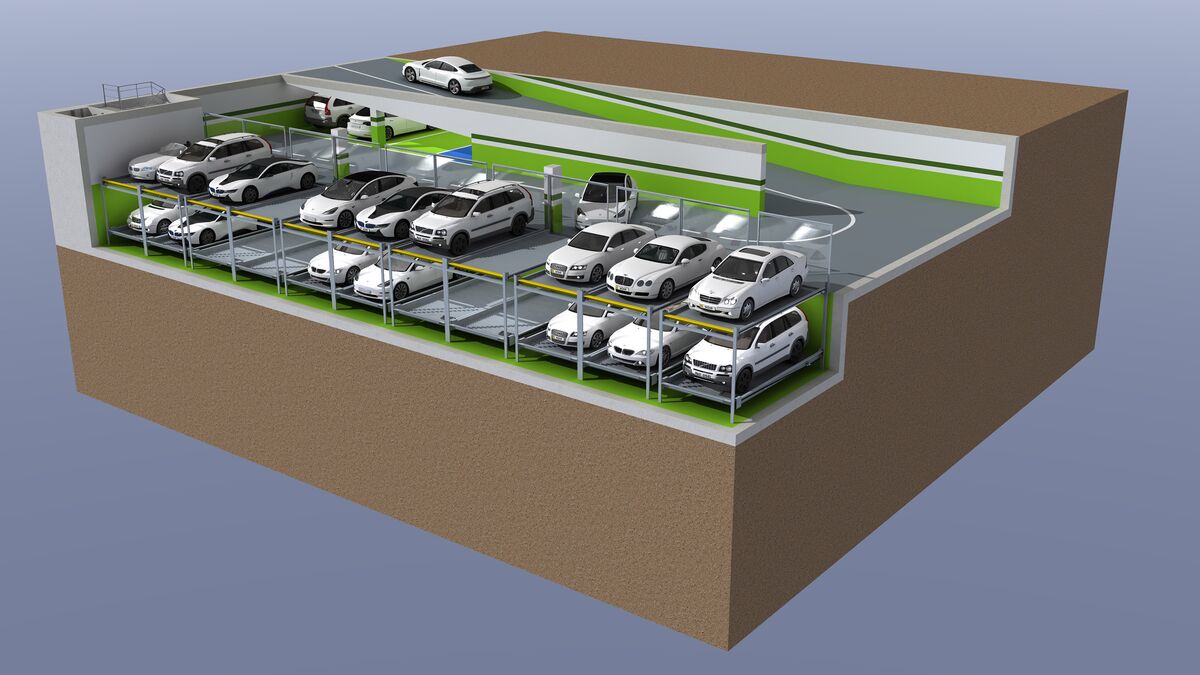

COMBILIFT 542

Avec le « Combilift 542 », les véhicules sont stockés de manière extrêmement compacte grâce à la montée, à l'abaissement et au déplacement transversal des palettes de stationnement, et il est toujours possible de se garer indépendamment.

  • Surface

    Largeur 19,05 m x longueur 33,70 m à env. 642 m²

  • Niveaux souterrains

    2

  • Emplacements Combilift

    25

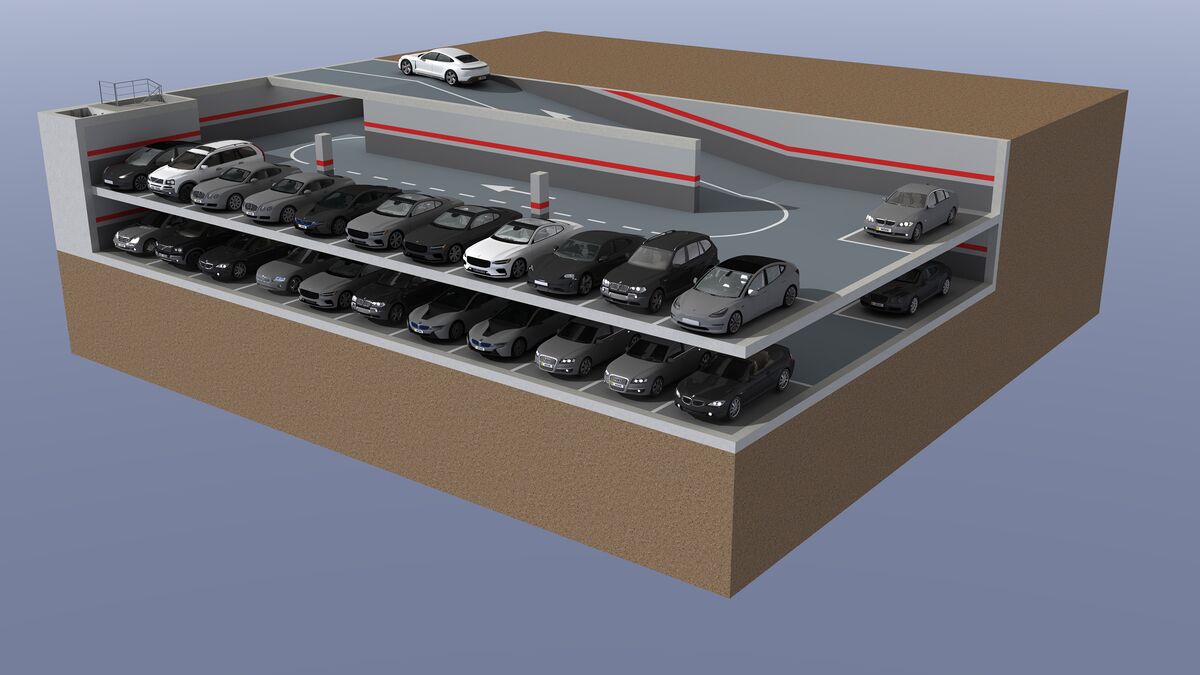

  • Places de parking souterrain conventionnel

    27

  • Emplacement Système de parking

    Longueur 5,70 m, largeur 2,70 m, hauteur 2,05 m

  • Emplacement conventionnel

    Longueur 5,20 m, largeur 2,65 m

Économies par:
  • Besoin en surface
  • Besoin en volume
  • Besoin en énergie
  • Emissions
  • Matériaux utilisés
  • Coûts
COMBILIFT 542
21.65 m²
Parking souterrain conventionnel
37.01 m²
Économies: 41.5%
COMBILIFT 542
92.56 m³
Parking souterrain conventionnel
119.9 m³
Économies: 22.8%
COMBILIFT 542
8769593 MJ
Parking souterrain conventionnel
13506099.8 MJ
Économies: 35.1%
COMBILIFT 542
719442.62 CO2/kg
Parking souterrain conventionnel
1021063.15 CO2/kg
Économies: 29.5%
COMBILIFT 542
2799429.73 kg
Parking souterrain conventionnel
3899550.86 kg
Économies: 28.2%
COMBILIFT 542
29013 €
Parking souterrain conventionnel
37830 €
Économies: 23.3%

COMBILIFT 542 MR

Avec le « Combilift 542MR », les véhicules sont garés de manière extrêmement compacte grâce à la montée, à l’abaissement et au déplacement transversal des palettes de stationnement, et un stationnement indépendant est toujours possible.

Grâce à la fonction « Multi Row » de la version dite MR, les systèmes et donc les véhicules peuvent être disposés sur plusieurs rangées. La plateforme coulissante MR flexible fait office de pont et permet d’accéder à la rangée arrière du système de parking.

  • Surface

    Largeur 24,85 m x longueur 33,70 m à env. 837 m²

  • Niveaux souterrains

    2

  • Emplacements Combilift

    46

  • Places de parking souterrain conventionnel

    39

  • Emplacement Système de parking

    Longueur 5,70 m, largeur 2,70 m, hauteur 2,05 m

  • Emplacement conventionnel

    Longueur 5,20 m, largeur 2,65 m

Économies par:
  • Besoin en surface
  • Besoin en volume
  • Besoin en énergie
  • Emissions
  • Matériaux utilisés
  • Coûts
COMBILIFT 542 MR
16.3 m²
Parking souterrain conventionnel
35.33 m²
Économies: 53.9%
COMBILIFT 542 MR
78.24 m³
Parking souterrain conventionnel
110.96 m³
Économies: 29.5%
COMBILIFT 542 MR
11557623.13 MJ
Parking souterrain conventionnel
18060507.24 MJ
Économies: 36%
COMBILIFT 542 MR
937338.14 CO2/kg
Parking souterrain conventionnel
1387258.86 CO2/kg
Économies: 32.4%
COMBILIFT 542 MR
3547595.55 kg
Parking souterrain conventionnel
5378716.14 kg
Économies: 34%
COMBILIFT 542 MR
26240 €
Parking souterrain conventionnel
30120 €
Économies: 12.9%

COMBILIFT 543

Avec le « Combilift 543 », les véhicules sont stockés de manière extrêmement compacte grâce à la montée, à l'abaissement et au déplacement transversal des palettes de stationnement et il est toujours possible de se garer de manière indépendante.

Le Combilift 543 offre des places de stationnement sur trois niveaux avec un seul couloir de circulation.

  • Surface

    Largeur 19,05 m x longueur 33,70 m à env. 642 m

  • Niveaux souterrains

    3

  • Emplacements Combilift

    34

  • Places de parking souterrain conventionnel

    39

  • Emplacement Système de parking

    Longueur 5,70 m, largeur 2,70 m, hauteur 2,05 m

  • Emplacement conventionnel

    Longueur 5,20 m, largeur 2,65 m

Économies par:
  • Besoin en surface
  • Besoin en volume
  • Besoin en énergie
  • Emissions
  • Matériaux utilisés
  • Coûts
COMBILIFT 543
17.87 m²
Parking souterrain conventionnel
38.43 m²
Économies: 53.5%
COMBILIFT 543
86.97 m³
Parking souterrain conventionnel
117.81 m³
Économies: 26.2%
COMBILIFT 543
9599149.49 MJ
Parking souterrain conventionnel
17174692.1 MJ
Économies: 44.1%
COMBILIFT 543
786969.18 CO2/kg
Parking souterrain conventionnel
1355748.68 CO2/kg
Économies: 42%
COMBILIFT 543
2998299.11 kg
Parking souterrain conventionnel
5306214.35 kg
Économies: 43.5%
COMBILIFT 543
32166 €
Parking souterrain conventionnel
39022 €
Économies: 17.6%

COMBILIFT 543 MR

Avec le « Combilift 543MR », les véhicules sont stockés de manière extrêmement compacte grâce à la montée, à l'abaissement et au déplacement transversal des palettes de stationnement et il est toujours possible de stationner indépendamment sur 3 niveaux.

Grâce à la fonction « Multi Row » de la version dite MR, les systèmes et donc les véhicules peuvent être disposés sur plusieurs rangées. La plateforme coulissante flexible MR fait office de pont et permet d'accéder à la rangée arrière du système de parking.

  • Surface

    Largeur 24,85 m x longueur 33,70 m à env. 837 m²

  • Niveaux souterrains

    3

  • Emplacements Combilift

    67

  • Places de parking souterrain conventionnel

    60

  • Emplacement Système de parking

    Longueur 5,70 m, largeur 2,70 m, hauteur 2,05 m

  • Emplacement conventionnel

    Longueur 5,20 m, largeur 2,65 m

Économies par:
  • Besoin en surface
  • Besoin en volume
  • Besoin en énergie
  • Emissions
  • Matériaux utilisés
  • Coûts
COMBILIFT 543 MR
12.01 m²
Parking souterrain conventionnel
33.56 m²
Économies: 64.2%
COMBILIFT 543 MR
63.31 m³
Parking souterrain conventionnel
99.74 m³
Économies: 36.5%
COMBILIFT 543 MR
12634532.45 MJ
Parking souterrain conventionnel
20951969.06 MJ
Économies: 39.7%
COMBILIFT 543 MR
1020773.64 CO2/kg
Parking souterrain conventionnel
1649712.76 CO2/kg
Économies: 38.1%
COMBILIFT 543 MR
3751553.35 kg
Parking souterrain conventionnel
6470956.98 kg
Économies: 42%
COMBILIFT 543 MR
25213 €
Parking souterrain conventionnel
34231 €
Économies: 26.3%

COMBIPARKER 560 - NOUVEAUTÉ PRODUIT!

Le « Combiparker 560 » est comparable au Combilift et offre également la possibilité d'entreposer les véhicules de manière très compacte en levant, en abaissant et en déplaçant les palettes.
de stocker les palettes de manière extrêmement compacte.

Grâce à une technique spéciale, le Combiparker 560 permet toutefois de garer les voitures sur 5 niveaux maximum - avec un seul niveau de stationnement.

  • Surface

    Largeur 19,05 m x longueur 33,70 m à env. 642 m²

  • Niveaux souterrains

    5

  • Emplacements Combiparker

    58

  • Places de parking souterrain conventionnel

    63

  • Emplacement Système de parking

    Longueur 6,00 m, largeur 2,70 m, hauteur 2,05 m

  • Emplacement conventionnel

    Longueur 5,20 m, largeur 2,65 m

Économies par:
  • Besoin en surface
  • Besoin en volume
  • Besoin en énergie
  • Emissions
  • Matériaux utilisés
  • Coûts
COMBIPARKER 560 - NOUVEAUTÉ PRODUIT!
9.3 m²
Parking souterrain conventionnel
39.65 m²
Économies: 76.5%
COMBIPARKER 560 - NOUVEAUTÉ PRODUIT!
63.71 m³
Parking souterrain conventionnel
115.99 m³
Économies: 45.1%
COMBIPARKER 560 - NOUVEAUTÉ PRODUIT!
11166266.59 MJ
Parking souterrain conventionnel
19549590.14 MJ
Économies: 42.9%
COMBIPARKER 560 - NOUVEAUTÉ PRODUIT!
911349.23 CO2/kg
Parking souterrain conventionnel
1564907.68 CO2/kg
Économies: 41.8%
COMBIPARKER 560 - NOUVEAUTÉ PRODUIT!
3361649.37 kg
Parking souterrain conventionnel
6118619.35 kg
Économies: 45.1%
COMBIPARKER 560 - NOUVEAUTÉ PRODUIT!
37412 €
Parking souterrain conventionnel
47329 €
Économies: 21%

Informations sur les différents paramètres pris en compte dans le calcul

Voir les détails

Dépenses énergétiques

  • Pelleteuse (EURO6) pour le terrassement: 0,00062 MJ/kg
  • Béton armé (fondation en béton, niveau en béton, dalle en béton, rampe, maçonnerie): 2,48 MJ/kg
  • Revêtements muraux: 7,98 MJ/kg
  • Étanchéité à l'eau: 97,00 MJ/kg
  • Ventilation du parking: 71,89 MJ/kg
  • Protection contre l'incendie: 41,49 MJ/kg
  • Installations électriques: 75,30 MJ/kg
  • Système de parking: 25,42 MJ/kg

Utilisation du matériel

  • Pelleteuse pour le terrassement
  • Béton armé (fondation en béton, niveau en béton, dalle en béton, rampe, maçonnerie)
  • Revêtements muraux
  • Etanchéité à l'eau
  • Installations de parkings souterrains
  • Système de parking, montage inclus

Émissions

  • Terrassement/excavation: 0,00005 kg CO2/kg
  • Béton armé (fondation en béton, niveau en béton, dalle en béton, rampe, maçonnerie): 0,23 kg CO2/kg
  • Revêtements muraux: 0,37 kg CO2/kg
  • Etanchéité à l'eau: 3,00 kg CO2/kg
  • Ventilation du parking: 2,45 kg CO2/kg
  • Protection contre l'incendie: 4,71 kg CO2/kg
  • Installations électriques: 2,43 kg CO2/kg
  • Système de parking: 1,72 kg CO2/kg

Coûts:

Coût/m2 env. pour un parking conventionnel
1er niveau = 800 €/m2
2ème niveau = 1.000 €/m2
3ème niveau = 1.200 €/m2

Remarque: la comparaison se base sur les coûts pratiqués dans la région de Munich.

Rapport comparatif détaillé de deux excavations:

1. Introduction: ce rapport a pour but d'effectuer une comparaison détaillée entre deux excavations, en analysant les processus d'excavation et de transport. Le premier cas concerne une excavation d'un volume de 3605 m3, tandis que le second cas concerne une excavation d'un volume de 4379 m3. L'objectif est de mettre en évidence les différences en termes de temps d'excavation, de temps de transport, d'émissions de CO2 et d'économies entre les deux scénarios

2. Méthodologie: les données utilisées dans ce rapport proviennent de différentes sources, dont les normes en vigueur dans le secteur, les données des fabricants et les données empiriques issues de la pratique. Les calculs sont basés sur ces données ainsi que sur des formules et des hypothèses standardisées, largement utilisées dans le secteur de la construction.

3. Processus d'excavation: dans le processus d'excavation, une pelleteuse est utilisée pour retirer le sol de l'excavation. La capacité de l'excavatrice est de 2 m3 de terre par coup de pelle. Le temps d'excavation est déterminé par le nombre de coups de godet nécessaires..
