Ricarica elettrica per i sistemi di parcheggio standard

Compark offre la possibilità di dotare il vostro sistema di parcheggio di stazioni di ricarica elettronica. Possiamo fornire tre diversi colonnine:

• Colonnina universale per wallbox da fornire dal committente
• Colonnina con presa CEE 16 A
• Colonnina con presa tipo 2

Per i seguenti tipi di sistemi di parcheggio:

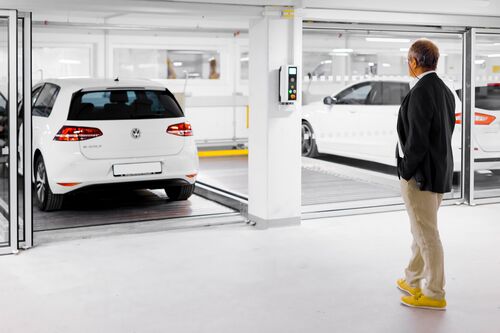

• Combilift 551/552/542/542_MR/543/543_MR
• Combiparker 560

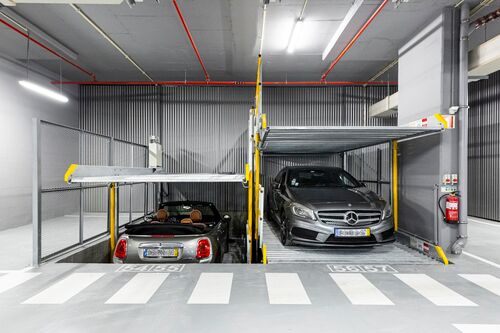

• Parklift 405/450/461–463/464–465
• Piattaforma 501

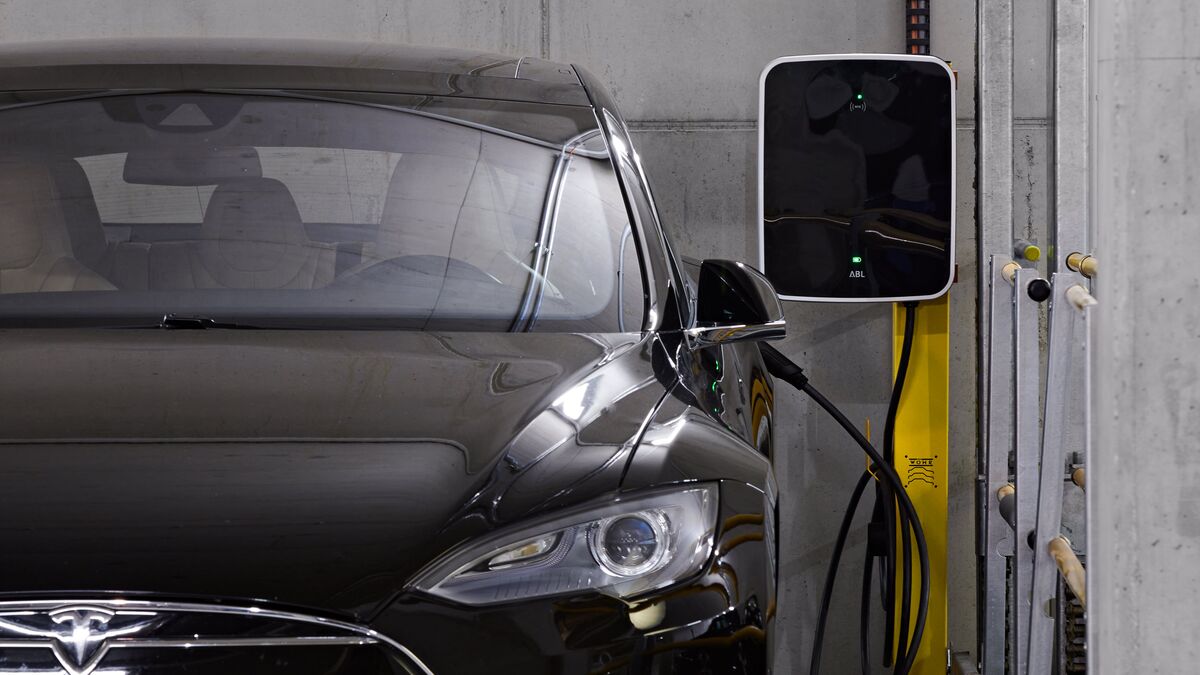

Ricarica elettrica colonnina universale

  • Colore: RAL 1003 (giallo segnale) e RAL 7016 (grigio antracite)
  • 1.505 x 114 x 83 mm (A x L x P)
  • 18,40 kg (senza wallbox)
  • Passacavo all’interno della colonnina universale
  • Completamento ottimale per stazioni di ricarica elettrica con wallbox da fornire dal committente
  • Design accattivante
  • Facilità d’uso grazie a comandi semplici

Fornitura standard:

  • Ricarica elettrica colonnina universale con 2 supporti universali per wallbox e 1 supporto per cavo d‘alimentazione
  • 10 m cavo flessibile 5 x 6 mm2, dalla colonnina universale alla morsettiera da fornire dal committente
  • Catena energetica

Prestazioni da fornire dal committente per l’infrastruttura di ricarica

  • Wallbox con cavo d’alimentazione (max. 22 kW)
  • Contatore elettrico (se richiesto)
  • Gestione ricarica (se richiesta)
  • Sottoquadro di distribuzione comprendente:
    – Linea di alimentazione cavo fino al sottoquadro di distribuzione*
    – Linea di comunicazione e di rete
    – Canalina per cavi (passacavo a parete)
    – Fusibile (contatore di potenza / interruttore differenziale)
    – 1 x contattore di potenza per wallbox
    – Cavo 3 x 1,5 mm2 come abilitazione contattori di potenza
  • Posa di tutte le linee

* secondo le norme UE locali:
3 Ph + N + PE (corrente trifase), 230/400 V, 50 Hz secondo DIN VDE 0100 sezione 410 + 430 (non carico permanente)

Colonnina con presa CEE 16 A

  • Colore: RAL 1003 (giallo segnale) e RAL 7016 (grigio antracite)
  • 1.505 x 114 x 83 mm (A x L x P)
  • 13,90 kg (con presa CEE 16 A, max. 3,7 kW)
  • Passacavo all’interno della colonnina con presa CEE 16 A
  • Design accattivante
  • Facilità d’uso grazie a comandi semplici

Fornitura standard:

  • Ricarica elettrica colonnina con presa CEE 16 A
  • 10 m cavo flessibile 3 x 2,5 mm2, dalla colonnina alla morsettiera da fornire dal committente
  • Catena energetica

Prestazioni da fornire dal committente per l’infrastruttura di ricarica

  • Contatore elettrico (se richiesto)
  • Gestione ricarica (se richiesta)
  • Sottoquadro di distribuzione comprendente:
    – Linea di alimentazione cavo fino al sottoquadro di distribuzione*
    – Canalina per cavi (passacavo a parete)
    – Fusibile (contattore di potenza / interruttore differenziale)
    – 1 x contatore di potenza per presa CEE 16 A
    – Cavo 3 x 1,5 mm2 come abilitazione contattori di potenza
  • Posa di tutte le linee

* secondo le norme UE locali:
230 V, 50 Hz secondo DIN VDE 0100 sezione 410 + 430 (non carico permanente)

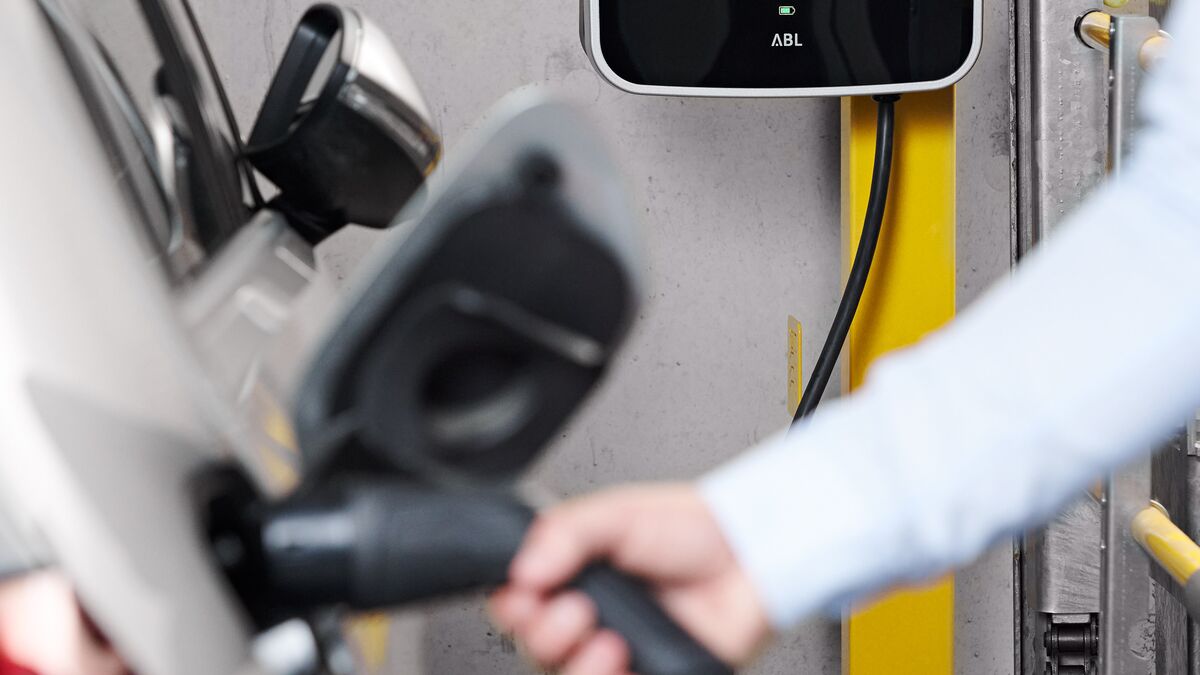

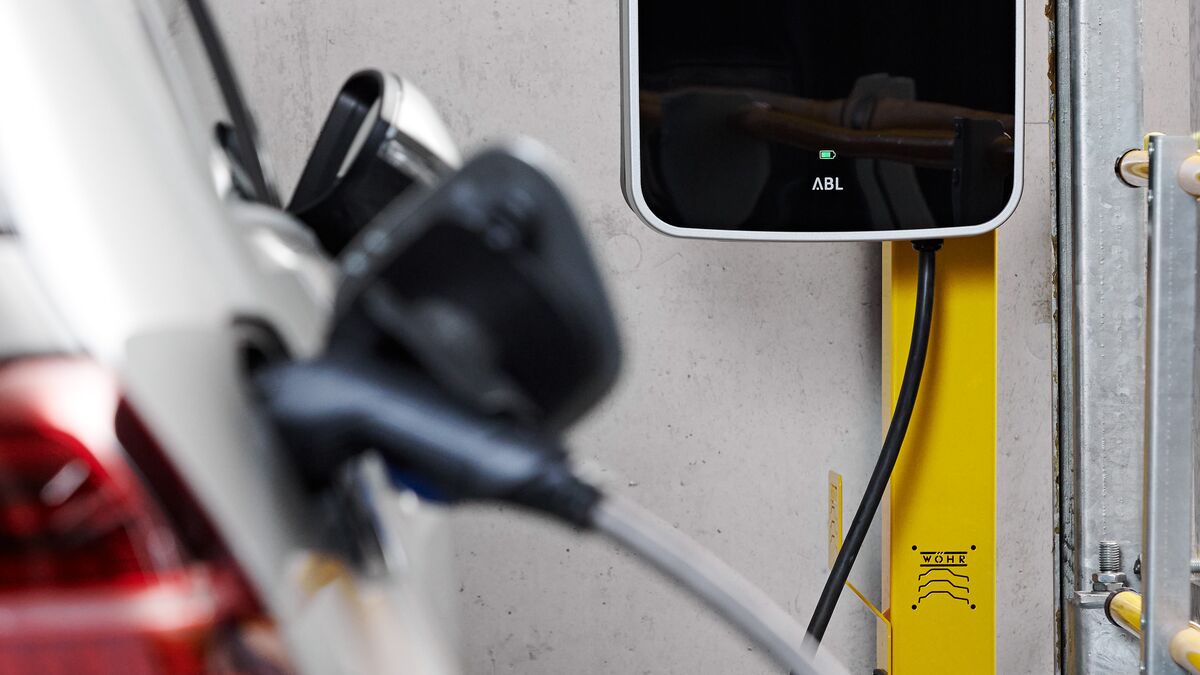

Ricarica elettrica colonnina con presa tipo 2

  • Colore: RAL 1003 (giallo segnale) e RAL 7016 (grigio antracite)
  • 800 x 120 x 96 mm (A x L x P)
  • 9 kg (senza wallbox, max. 22 kW)
  • Passacavo all’interno della colonnina
  • Design accattivante
  • Facilità d’uso grazie a comandi semplici

Fornitura standard:

  • Colonnina con presa tipo 2
  • 10 m cavo flessibile 5 x 6 mm2, dalla colonnina con presa tipo 2 alla morsettiera da fornire dal committente
  • 10 m cavo d’alimentazione flessibile dalla colonnina con presa tipo 2 alla morsettiera da fornire dal committente
  • Catena energetica

Prestazioni da fornire dal committente per l’infrastruttura di ricarica

  • Wallbox (max. 22 kW) con cavo d’alimentazione
  • Contatore elettrico (se richiesto)
  • Gestione ricarica (se richiesta)
  • Sottoquadro di distribuzione comprendente:
    – Linea di alimentazione cavo fino al sottoquadro di distribuzione*
    – Linea di comunicazione e di rete
    – Canalina per cavi (passacavo a parete)
    – Fusibile (contatore di potenza / interruttore differenziale)
    – 1 x contattore di potenza per wallbox
    – Cavo 3 x 1,5 mm2 come abilitazione contattori di potenza
  • Posa di tutte le linee

* secondo le norme UE locali:
3 Ph + N + PE (corrente trifase), 230/400 V, 50 Hz secondo DIN VDE 0100 sezione 410 + 430 (non carico permanente)

Fissaggio standard

In mancanza di altre informazioni, la colonnina viene fissata al/sul supporto laterale sinistro / supporto centrale.

Schema d‘installazione per colonnina universale con wallbox da fornire dal committente sul Parklift 450

Prestazioni da fornire dal committente per l’infrastruttura di ricarica

01 Linea di connessione al quadro elettrico principale dell‘immobile
02 Sottoquadro di distribuzione con contattore principale
03 Linea di segnale 3 x 1,5 mm2 (max. 1A) come abilitazione contattori di potenza
04 Linea di connessione dalla morsettiera al sottoquadro di distribuzione con contattore principale
05 Morsettiera per wallbox piattaforma superiore
06 Wallbox con cavo d‘alimentazione piattaforma superiore
07 Morsettiera per wallbox piattaforma inferiore
08 Wallbox con cavo d‘alimentazione piattaforma inferiore

Volume di consegna COMPARK (se non diversamente specificato)

09 Colonnina universale piattaforma superiore per wallbox con catena energetica e cavo flessibile 5 x 6 mm2
10 Colonnina universale piattaforma inferiore per wallbox con catena energetica e cavo flessibile 5 x 6 mm2

Con riserva di modifiche alle caratteristiche della versione, alle procedure e alle norme a seguito del progresso tecnico e dei requisiti ambientali.

Schema d‘installazione per colonnina universale con presa CEE 16 A sul Parklift 450

Prestazioni da fornire dal committente per l’infrastruttura di ricarica

01 Linea di connessione al quadro elettrico principale dell‘immobile
02 Sottoquadro di distribuzione con contattore principale
03 Linea di segnale 3 x 1,5 mm2 (max. 1A) come abilitazione contattori di potenza
04 Linea di connessione dalla morsettiera al sottoquadro di distribuzione con contattore principale
05 Morsettiera per piattaforma superiore
06 Cavo d‘alimentazione piattaforma superiore
07 Morsettiera per piattaforma inferiore
08 Cavo d‘alimentazione piattaforma inferiore

Volume di consegna COMPARK (se non diversamente specificato)

09 Colonnina universale piattaforma superiore con presa CEE 16 A, catena energetica e cavo flessibile 5 x 6 mm2
10 Colonnina universale piattaforma inferiore con presa CEE 16 A, catena energetica e cavo flessibile 5 x 6 mm2

Con riserva di modifiche alle caratteristiche della versione, alle procedure e alle norme a seguito del progresso tecnico e dei
requisiti ambientali.

Schema d‘installazione per colonnina universale con presa tipo 2 sul Parklift 450

Prestazioni da fornire dal committente per l’infrastruttura di ricarica

01 Linea di connessione al quadro elettrico principale dell‘immobile
02 Sottoquadro di distribuzione con contattore principale
03 Linea di segnale 3 x 1,5 mm2 (max. 1A) come abilitazione contattori di potenza
04 Linea di connessione dalla morsettiera al sottoquadro di distribuzione con contattore principale
05 Morsettiera per piattaforma superiore
06 Cavo d‘alimentazione piattaforma superiore
07 Morsettiera per piattaforma inferiore
08 Cavo d‘alimentazione piattaforma inferiore
09 Wallbox per piattaforma superiore
10 Wallbox per piattaforma inferiore
11 Linea di connessione dalla morsettiera al wallbox

Volume di consegna COMPARK (se non diversamente specificato)

12 Colonnina universale piattaforma superiore con presa tipo 2, catena energetica e cavo flessibile 5 x 6 mm2 (10 m),
    10 m cavo flessibile fine alla morsettiera per piattaforma superiore
13 Colonnina universale piattaforma inferiore con presa tipo 2, catena energetica e cavo flessibile 5 x 6 mm2 (10 m),
    10 m cavo flessibile fine alla morsettiera per piattaforma inferiore

Con riserva di modifiche alle caratteristiche della versione, alle procedure e alle norme a seguito del progresso tecnico e dei
requisiti ambientali.
